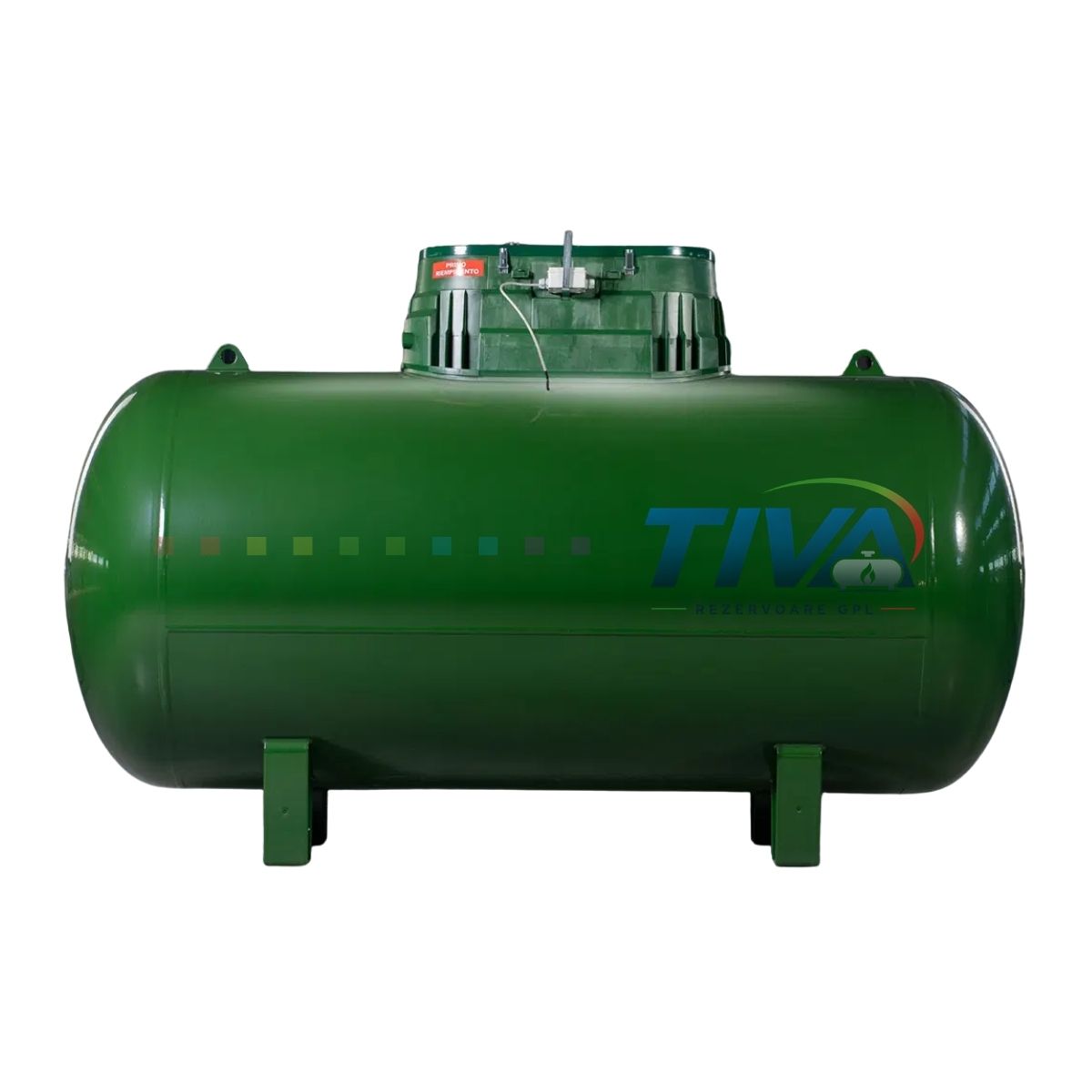

Rezervor GPL Orizontal Subteran

Rezervor GPL orizontal pentru montaj subteran

Rezervorul GPL orizontal subteran este conceput pentru stocarea propanului în instalații unde se dorește păstrarea spațiului exterior liber și reducerea impactului vizual al echipamentului.

Corpul rezervorului este montat în sol, iar la suprafață rămâne accesibilă zona tehnică a armăturilor, necesară pentru alimentare, verificare și întreținere.

Forma orizontală permite obținerea unor capacități mai mari și a unei suprafețe extinse de vaporizare. Produsul este potrivit pentru instalații rezidențiale, agricole, comerciale și industriale, în funcție de consumul calculat și de proiectul tehnic.

Modelele disponibile sunt:

• rezervor GPL orizontal subteran de 1.750 litri;
• rezervor GPL orizontal subteran de 2.750 litri;
• rezervor GPL orizontal subteran de 5.000 litri.

Protecție anticorozivă pentru instalarea în sol

Rezervorul este prevăzut cu un sistem combinat de protecție împotriva coroziunii, adaptat montajului subteran.

Protecție pasivă cu strat epoxidic

Suprafața metalică este acoperită cu vopsea epoxidică având o grosime mai mare de 500 μm. Stratul formează o barieră între corpul recipientului și componentele chimice sau fizice ale solului.

Integritatea acoperirii trebuie verificată înainte de coborârea rezervorului în săpătură și înainte de acoperirea acestuia.

Protecție activă cu anozi de magneziu

Anozii de magneziu asigură protecția catodică activă a corpului sub presiune. Aceștia completează stratul epoxidic și contribuie la limitarea proceselor electrochimice de coroziune.

Sistemul trebuie instalat și verificat conform instrucțiunilor producătorului și documentației tehnice.

Protecție suplimentară opțională

Pentru condiții dificile de instalare sau pentru reducerea riscului de deteriorare a stratului exterior în timpul manipulării, producătorul poate furniza accesoriul opțional denumit „Marsupio” sau „Pouch”.

Acesta învelește suprafața rezervorului și oferă o protecție suplimentară în timpul transportului, coborârii și instalării.

Caracteristici principale

• construcție orizontală;
• instalare subterană;
• capacități de 1.750, 2.750 și 5.000 litri;
• destinat stocării GPL și propanului;
• protecție pasivă cu strat epoxidic de peste 500 μm;
• protecție catodică activă prin anozi de magneziu;
• corp metalic proiectat pentru funcționare sub presiune;
• temperatură de funcționare între -40°C și +50°C;
• fabricat în Italia;
• compatibil cu instalații rezidențiale, comerciale, agricole și industriale;
• accesoriu suplimentar de protecție disponibil opțional;
• integrare discretă în proprietate.

Date tehnice

Date tehnice, rezervor GPL orizontal suprateran 3.000 L

*Greutatea de 663 kg este valoarea publicată în fișa tehnică a producătorului pentru modelul de 2.750 L. Deoarece este mai mică decât greutatea declarată pentru modelul de 1.750 L, valoarea trebuie reconfirmată în documentația rezervorului livrat.

Dimensiunile, greutățile, echiparea și poziția racordurilor trebuie verificate în fișa tehnică aferentă seriei concrete de produs.

Capacitate orientativă de vaporizare

Debitul de vaporizare depinde de capacitatea rezervorului, gradul de umplere, temperatura exterioară, durata consumului și condițiile de instalare.

Rezervor GPL subteran de 1.750 L

• consum de până la 2 ore: aproximativ 11,8 kg/h;
• consum de până la 4 ore: aproximativ 8,3 kg/h;
• consum de până la 6 ore: aproximativ 6,3 kg/h;
• consum de până la 8 ore: aproximativ 5,6 kg/h;
• capacitate energetică orientativă: 950.000 kcal/zi.

Rezervor GPL subteran de 2.750 L

• consum de până la 2 ore: aproximativ 22 kg/h;
• consum de până la 4 ore: aproximativ 16 kg/h;
• consum de până la 6 ore: aproximativ 12 kg/h;
• consum de până la 8 ore: aproximativ 11 kg/h;
• capacitate energetică orientativă: 1.500.000 kcal/zi.

Rezervor GPL subteran de 5.000 L

• consum de până la 2 ore: aproximativ 40 kg/h;
• consum de până la 4 ore: aproximativ 30 kg/h;
• consum de până la 6 ore: aproximativ 20 kg/h;
• consum de până la 8 ore: aproximativ 15 kg/h;
• capacitate energetică orientativă: 2.500.000 kcal/zi.

Valorile sunt orientative și nu reprezintă debitul garantat în orice condiții. Dimensionarea instalației trebuie realizată în funcție de temperatura minimă, nivelul de umplere, durata de funcționare și consumul simultan al echipamentelor.

Unde poate fi utilizat

Rezervorul poate fi folosit pentru alimentarea cu GPL a:

• locuințelor individuale;
• centralelor termice;
• pensiunilor și unităților turistice;
• restaurantelor și bucătăriilor profesionale;
• fermelor și exploatațiilor agricole;
• serelor și spațiilor de producție;
• halelor și atelierelor;
• clădirilor comerciale;
• arzătoarelor și echipamentelor tehnologice;
• aplicațiilor industriale cu un consum compatibil.

Alegerea modelului trebuie făcută în funcție de consumul total, puterea instalată și intervalul dorit între alimentări.

Alegerea capacității potrivite

Rezervorul de 1.750 litri

Modelul de 1.750 L poate fi potrivit pentru locuințe, pensiuni mici, spații comerciale sau instalații cu un consum moderat.

Dimensiunea sa permite instalarea în proprietăți unde este necesară o capacitate mai mare decât cea oferită de un rezervor de 1.000 L, fără ocuparea spațiului necesar unui model de 5.000 L.

Rezervorul de 2.750 litri

Varianta de 2.750 L este recomandată pentru consumuri medii și ridicate, mai mulți consumatori sau proprietăți unde se dorește reducerea frecvenței alimentărilor.

Poate fi utilizată pentru pensiuni, restaurante, ferme, sere și clădiri cu necesar termic mai mare.

Rezervorul de 5.000 litri

Modelul de 5.000 L este destinat consumurilor mari și aplicațiilor care necesită o rezervă mai mare de propan.

Poate fi potrivit pentru hale, complexe turistice, activități agricole, spații comerciale și aplicații industriale, în urma dimensionării tehnice.

Avantajele rezervorului GPL subteran

Integrare discretă

Corpul rezervorului este instalat în sol, reducând impactul vizual asupra curții sau spațiului comercial.

Păstrarea spațiului exterior

Montajul subteran permite utilizarea mai eficientă a suprafeței proprietății, cu respectarea restricțiilor aplicabile zonei amplasamentului.

Capacități pentru consumuri diferite

Cele trei variante permit alegerea rezervorului în funcție de necesarul real de GPL și frecvența alimentărilor.

Protecție anticorozivă dedicată

Stratul epoxidic și anozii de magneziu sunt concepuți pentru condițiile specifice instalării în sol.

Suprafață de vaporizare extinsă

Forma orizontală oferă o suprafață utilă de vaporizare potrivită pentru consumuri mai mari, în funcție de temperatură și nivelul de umplere.

Montajul rezervorului subteran

Instalarea presupune mai multe operațiuni tehnice care trebuie prevăzute în proiect:

• verificarea terenului;
• realizarea săpăturii;
• pregătirea bazei;
• realizarea fundației sau plăcii de ancorare;
• coborârea controlată a rezervorului;
• protejarea stratului epoxidic;
• montarea și conectarea anozilor;
• verificarea continuității sistemului de protecție;
• racordarea instalației;
• verificarea etanșeității;
• umplerea controlată a spațiului din jur;
• păstrarea accesului la domul armăturilor;
• marcarea amplasamentului.

Rezervorul nu trebuie acoperit înainte de efectuarea verificărilor tehnice necesare.

Condițiile terenului

Înainte de montaj trebuie analizate:

• tipul solului;
• nivelul apei freatice;
• riscul de inundare;
• stabilitatea terenului;
• necesitatea ancorării împotriva flotabilității;
• existența rețelelor subterane;
• accesul utilajelor;
• drenajul;
• distanțele față de clădiri și limitele proprietății;
• accesul autocisternei pentru alimentare.

În zonele cu apă freatică ridicată, poate fi necesar un sistem special de ancorare, stabilit prin proiect.

Protejarea stratului epoxidic

În timpul transportului și montajului trebuie evitate:

• lovirea rezervorului;
• târârea pe sol;
• contactul cu obiecte ascuțite;
• folosirea necorespunzătoare a lanțurilor;
• deteriorarea stratului protector;
• umplerea cu materiale abrazive sau pietre;
• intervențiile asupra corpului rezervorului.

Orice deteriorare a stratului epoxidic trebuie evaluată și remediată prin metoda aprobată înainte de îngropare.

Armături și echipare

În funcție de configurația comandată, rezervorul poate fi prevăzut cu:

• supapă de siguranță;
• indicator de nivel;
• robinet de serviciu;
• racord de alimentare;
• robinet pentru faza lichidă;
• manometru;
• sistem de limitare a umplerii;
• dom de protecție;
• anozi de magneziu;
• alte armături specifice.

Lista exactă a componentelor incluse trebuie confirmată în ofertă.

Conformitate

Rezervoarele sunt fabricate în Italia de Antonio Merloni Pressure Vessels, în conformitate cu:

• Directiva 2014/68/UE privind echipamentele sub presiune;
• standardul armonizat EN 12542:2020;
• standardul EN 13445:2021.

Temperatura de funcționare declarată de producător este cuprinsă între -40°C și +50°C.

Documentația de conformitate, seria, marcajele și certificările trebuie verificate pentru rezervorul efectiv livrat.

Conținutul livrării

Conținutul exact depinde de configurația comercială. Înainte de plasarea comenzii trebuie confirmate:

• rezervorul GPL;
• capacitatea nominală;
• armăturile incluse;
• domul de protecție;
• anozii de magneziu;
• indicatorul de nivel;
• supapa de siguranță;
• documentația tehnică;
• declarația de conformitate;
• certificatul de garanție;
• accesoriul „Marsupio”, dacă este comandat;
• transportul;
• descărcarea;
• montajul și racordarea.

Recomandări de siguranță

Montajul, racordarea și punerea în funcțiune trebuie realizate numai de personal autorizat.

Rezervorul trebuie alimentat prin operatori specializați, iar armăturile nu trebuie modificate, blocate sau înlocuite cu produse incompatibile.

În cazul apariției mirosului de gaz, a coroziunii, a deteriorării armăturilor sau a unor variații neobișnuite de presiune, instalația trebuie oprită și verificată de personal calificat.

Solicită o ofertă

Pentru ofertare, transmite-ne:

• capacitatea dorită: 1.750 L, 3.000 L sau 5.000 L;
• județul și localitatea;
• tipul clădirii sau activității;
• puterea centralei ori consumul estimat;
• numărul consumatorilor;
• informații despre teren;
• condițiile de acces;
• fotografii ale amplasamentului, dacă sunt disponibile.

Pe baza acestor informații putem comunica disponibilitatea produsului, configurația, prețul și condițiile de livrare.
